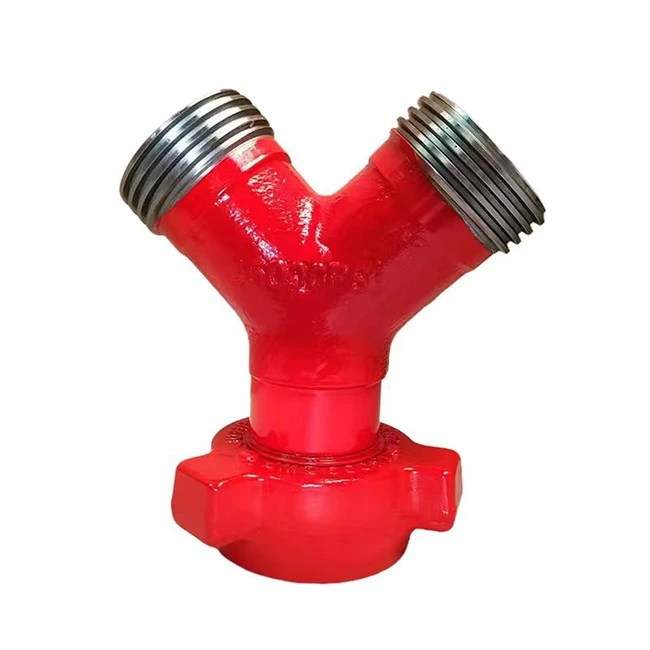

MANIFOLD TEE (LATERAL)

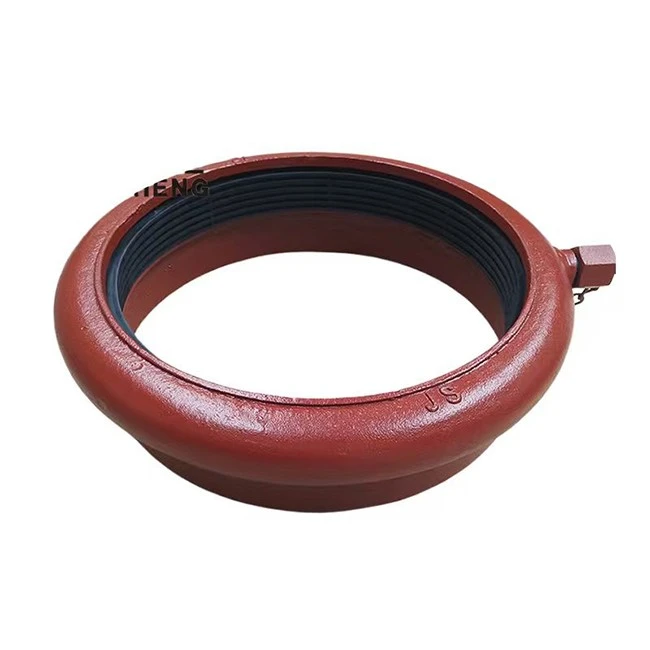

PNEUMATIC TIRE UNION octal

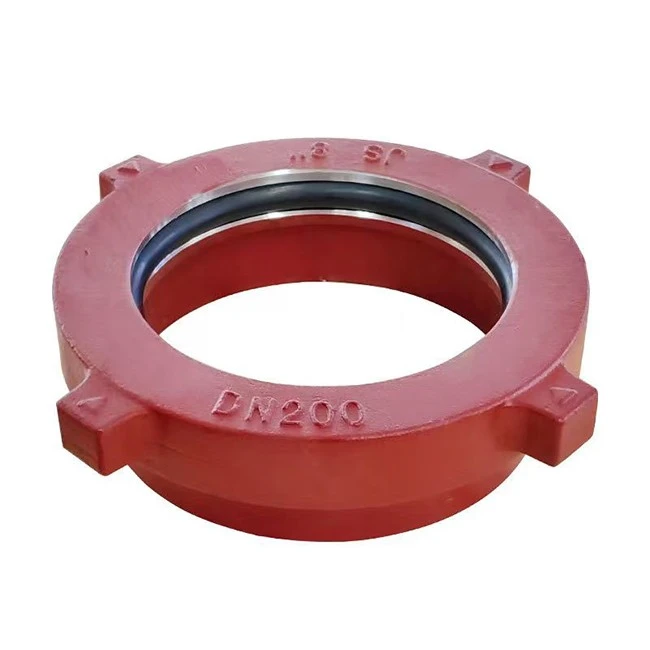

TELESCOPIC STEEL UNION

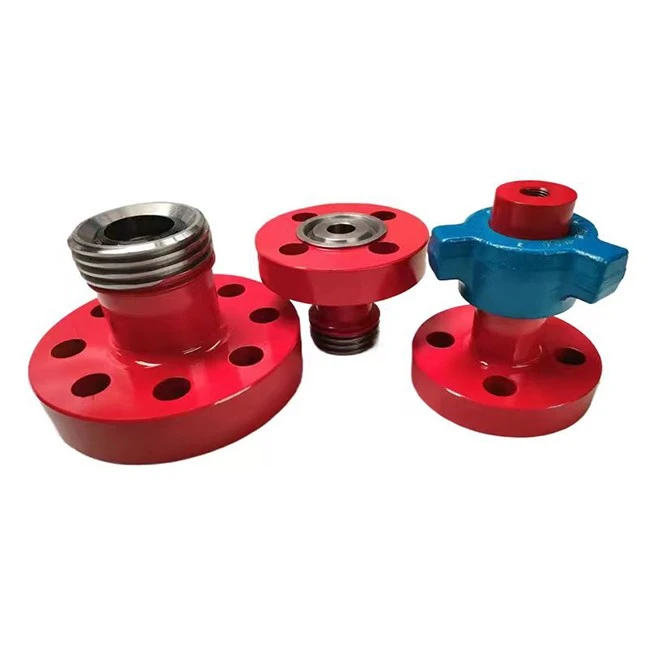

Συνδικάτα Hammer

Ενώσεις σφυριού υψηλής πίεσης για γραμμές δοκιμής frac, choke/kill και καλά
μέγεθος: 1"–4",2.000–20.000 psi
Φιγούρες στυλ FMC / WECO: Εικ 100, 200, 206, 602, 1002, 1003, 1502, 2002, 2202
Επιλογές υλικών τυπικής και ξινής υπηρεσίας (NACE MR0175).
Αντιστοίχιση σιδήρου υψηλής-πίεσης: αρθρώσεις κουταβιού, μπλουζάκια, σταυροί, αγκώνες, βαλβίδες

Αποστολή ερώτησής

Εισαγωγή προϊόντος

Σε μια διασπορά frac ή σε μια πολλαπλή τσοκ, ο χρόνος διακοπής ξεκινά συχνά από τα μικρότερα εξαρτήματα: μερικές ενώσεις που δεν ταιριάζουν με τον αριθμό της εικόνας, την κατηγορία πίεσης ή το νήμα ή που αποτυγχάνουν σε μια δοκιμή διαρροής ακριβώς πριν από την έναρξη της εργασίας. Αυτά τα "μικρά εξαρτήματα" είναι συνήθωςσωματεία σφύρας.

Η Octal Pipe προμηθεύει μια πλήρη σειρά από ενώσεις σφύρας υψηλής πίεσης και ασορτί σίδερο για σέρβις πετρελαιοπηγών. Το χαρτοφυλάκιό μας καλύπτει 1"–4" και 2.000–20.000 psi, με διαστάσεις συμβατές με τα κυρίαρχα συνδικάτα σφυριών τύπου FMC / WECO. Παρέχουμε συνδέσμους μαζί με συνδέσμους κουταβιών, μπλουζάκια, αγκώνες, σταυρούς, τηλεσκοπικά και πνευματικά ενώσεις και πολλαπλές μπομπίνες, τόσο για τυπική εξυπηρέτηση όσο και για σέρβις NACE MR0175.

PNEUMATIC TIRE UNION

Πώς χρησιμοποιούνται οι ενώσεις Hammer μας στο πεδίο

Σε πραγματικά έργα, οι ενώσεις Octal hammer χρησιμοποιούνται συνήθως σε αυτά τα μέρη του συστήματος:

Εργασίες θραύσης– σύνδεση αντλιών frac και μπλέντερ στην επιφάνεια frac. Αυτές οι γραμμές βλέπουν υψηλή πίεση, ισχυρούς παλμούς και υγρά με άμμο-και σχηματίζονται και σπάνε συχνά, συχνά κάθε μέρα.
Τσιμέντο και οξίνιση– δημιουργία και διάσπαση τσιμεντογραμμών υψηλής-πίεσης, όξινων γραμμών και επιστροφών· οι εργασίες είναι σύντομες και εντατικές και τα πληρώματα πρέπει να βάζουν και να τραβούν τις γραμμές γρήγορα χωρίς περίπλοκα εργαλεία.
Στραγγαλίστε, σκοτώστε και στεγανοποιήστε τις πολλαπλές– Σύνδεση βαλβίδων τσοκ, αγωγών εξαγωγής, πολλαπλών σωληνώσεων και κατακόρυφων ανυψωτικών, συχνά στα 10.000–15.000 psi και σε κρίσιμη υπηρεσία ελέγχου φρεατίων.
Λοιπόν δοκιμή και επιστροφή ροής– σύνδεση του δοκιμαστικού δέντρου με διαχωριστές και γραμμές φωτοβολίδας, όπου οι διατάξεις αλλάζουν μεταξύ φρεατίων και οι γραμμές πρέπει να διαμορφωθούν εκ νέου σε σύντομο χρονικό διάστημα.
Έγχυση και διάθεση νερού– στις εγκαταστάσεις έγχυσης και στους σταθμούς απόρριψης, τα συνδικάτα βρίσκονται σε κόμβους πολλαπλής υψηλής πίεσης όπου απαιτείται τακτική συντήρηση ή απομόνωση γραμμής.

Όπου υπάρχουν H2S και CO2, μπορούμε να προμηθεύσουμε ενώσεις σφύρας με υλικά και σφραγίδες συμβατά με το NACE MR0175 / ISO 15156, έτσι ώστε οι απαιτήσεις σέρβις και τεκμηρίωσης να είναι ήδη ενσωματωμένες στην προμήθεια και να μην ανακαλυφθούν κατά την τελική επιθεώρηση.

hammer union product close-up with specifications high-pressure hammer union with locking pin detail

Μέγεθος και Εύρος Πίεσης – Κάλυψη Κύριων Αριθμών Εικ

Οι οκταδικές ενώσεις σφύρας έχουν σχεδιαστεί για να ταιριάζουν με τα συστήματα σχήματος και τις κατηγορίες πίεσης που χρησιμοποιούνται συνήθως σε σύγχρονα συστήματα frac και πολλαπλών:

Είδος	Εύρος και περιγραφή
Ονομαστικά μεγέθη	1", 1½", 2", 2½", 3", 4"
Πίεση εργασίας	2.000 / 3.000 / 5.000 / 10.000 / 15.000 / 20.000 psi
Αριθμοί σχημάτων	Fig 100 / 200 / 206 / 602 / 1002 / 1003 / 1502 / 2002 / 2202
Τύποι υπηρεσιών	Τυπική υπηρεσία. ξινή υπηρεσία (H₂S) με υλικά NACE MR0175 / ISO 15156
Θερμοκρασία	Τυπικά -29 βαθμοί έως +121 βαθμοί (κατηγορία PU). επιλογές χαμηλής θερμοκρασίας κατόπιν αιτήματος
Υλικά	Σφυρηλάτηση από κράμα χάλυβα. διαθέσιμο ανοξείδωτο χάλυβα. νάιλον ενώσεις για διαβρωτικές γραμμές χαμηλής-πίεσης
Βάση σχεδιασμού	Με βάση το API 16C σίδερο υψηλής-πίεσης και τις σχετικές ρήτρες API 6A
Τερματισμός συνδέσεων	F×F, F×M, M×M, άκρα συγκόλλησης-πισινών, νήματα LP / σωληνώσεων, NPT, άκρα με φλάντζα, άκρα ένωσης εύκαμπτων σωλήνων

HIGH,MEDIUM AND LOW PRESSURE HAMMERUNION SERIES

Hammer Union Specification Table

Για συστήματα ελέγχου φρακοσιδήρου και πηγαδιών, μπορούμε να ταιριάξουμε αυτές τις ενώσεις με αρθρώσεις κουταβιών (1"–5", 1–20 πόδια, 1.000–20.000 psi) και ενσωματωμένα μπλουζάκια, σταυρούς και αγκώνες στην ίδια κατηγορία σχήματος και πίεσης, οπότε ολόκληρη η γραμμή ακολουθεί ένα σταθερό πρότυπο.

Εμπειρία στο πεδίο – Γιατί τα πληρώματα συνεχίζουν να χρησιμοποιούν Hammer Unions

Ο λόγος που τα hammer unions παραμένουν η προεπιλεγμένη σύνδεση σε πολλά spreads και πολλαπλές εξαρτάται από το πώς συμπεριφέρονται στο πεδίο:

Γρήγορη συναρμολόγηση και διάσπαση

Με ένα θηλυκό υποβρύχιο, αρσενικό δευτερεύον και φτερωτό παξιμάδι, ένα μέλος του πληρώματος μπορεί να δημιουργήσει ή να σπάσει μια σύνδεση χρησιμοποιώντας μια βαριοπούλα, χωρίς δακτύλιο από μπουλόνια φλάντζας, ροδέλες και πολλά κλειδιά. Αυτό εξοικονομεί χρόνο όταν το σίδερο απλώνεται και μαζεύεται πριν και μετά από κάθε εργασία.

$fig 1502 high pressure hammer union for fracturing flowline$

Δυνατότητα υψηλής-πίεσης με γνωστούς αριθμούς

Όταν επιλεγούν και κατασκευάζονται σωστά, τα συνδικάτα χειρίζονται σέρβις 5.000–20.000 psi και παλμούς πίεσης για όλη τη διάρκεια ζωής του σιδήρου. Επειδή οι ενώσεις μας Fig 602 / 1002 / 1502 ακολουθούν τις διαστάσεις στυλ FMC / WECO, ταιριάζουν σε υπάρχοντα συστήματα σιδήρου χωρίς να επιβάλλουν επανασχεδιασμό.

Προσαρμόζεται σε διαφορετικά μέσα και περιβάλλοντα

Από καθαρό νερό και λάδι μέχρι πολτό τσιμέντου, υγρά που παράγονται από οξύ και ξινό, μπορούμε να διαμορφώσουμε υλικά και ελαστομερή (NBR, HNBR, FKM, κ.λπ.) ώστε να ταιριάζουν στα μέσα και τη θερμοκρασία. Για ξινή εξυπηρέτηση, η σκληρότητα και η χημεία ελέγχονται για συμβατότητα NACE MR0175, μειώνοντας τον κίνδυνο ρωγμών και διαρροών.

Το αποτέλεσμα είναι ένα στυλ σύνδεσης που γνωρίζουν οι χειριστές, τα πληρώματα αισθάνονται άνετα και οι μηχανικοί του έργου μπορούν να καθορίσουν με σιγουριά για γραμμές υψηλής-πίεσης που αναδιαμορφώνονται συχνά.

Περισσότερα από συνδικάτα – Ένα πλήρες σύστημα σιδήρου υψηλής-πίεσης

Σε πολλά έργα, οι πελάτες ξεκινούν ζητώντας μόνο συνδικάτα σφύρας και στη συνέχεια αποφασίζουν γρήγορα να τυποποιήσουν ολόκληρο το σύστημα σιδήρου μαζί μας, επειδή απλοποιεί τόσο τον σχεδιασμό όσο και την αγορά.

Για φρακ και καλά δοκιμασμένο σίδερο, παρέχουμε ένα πλήρες σετ ενώσεων σφυριού στις καθορισμένες τιμές και κατηγορίες πίεσης, συν ταίριασμα:

Ενωσιακές αρθρώσεις κουταβιού (ίσια μήκη)
Ενσωματωμένα μπλουζάκια και σταυροί
Μακριά-ακτίνα και αγκώνες 90 μοιρών
Συνδέστε τις βαλβίδες και τις βαλβίδες τσοκ με ενωσιακά άκρα

Αυτό επιτρέπει στη γραμμή από την κεφαλή του φρεατίου έως τον εξοπλισμό δοκιμής να χρησιμοποιεί ένα ενιαίο πρότυπο σύνδεσης από άκρη σε άκρη.

PLUG VALVE

Για τις γραμμές κυκλοφορίας και αποστράγγισης φάρμας δεξαμενών, συνιστούμε πνευματικές ενώσεις ελαστικών ή τηλεσκοπικές ατσάλινες συνδέσεις με σωλήνα μεγαλύτερης διαμέτρου, που απορροφούν την κακή ευθυγράμμιση και τη θερμική κίνηση μεταξύ των δεξαμενών χωρίς να κόβουν και να επανασυγκολλούν τον σωλήνα κάθε φορά που αλλάζει η διάταξη.

Για εγκαταστάσεις έγχυσης και απόρριψης νερού, συνδυάζουμε συχνά άκρα σύνδεσης κοντά σε κεφαλές φρεατίων και ομάδες βαλβίδων (για ευκολία συντήρησης και τροποποίησης) με φλάντζα προς τις κύριες σωληνώσεις διεργασίας και εξοπλισμό, ώστε να έχετε τη σωστή ισορροπία μεταξύ ευελιξίας και μακροπρόθεσμης σταθερότητας.

Σε όλες τις περιπτώσεις, αυτό που λαμβάνετε δεν είναι ένα κουτί με τυχαία εξαρτήματα, αλλά ένα συντονισμένο πακέτο από ενώσεις, ευθύγραμμους συνδέσμους, εξαρτήματα, βαλβίδες και καρούλια πολλαπλής σχεδιασμένα να λειτουργούν μαζί κάτω από τις ίδιες φιγούρες, πιέσεις και τύπους σύνδεσης.

Ποιότητα και τεκμηρίωση – Κατασκευασμένο για εκτέλεση, Κατασκευασμένο για επιθεώρηση

Τα σωματίδια σφύρας υψηλής πίεσης-είναι μέρος του φακέλου πίεσης. Πρέπει όχι μόνο να εργάζονται στο πεδίο, αλλά και να αντέχουν τον έλεγχο από ιδιοκτήτες, EPC και επιθεωρητές τρίτων-.

Η προσέγγιση ποιότητας και τεκμηρίωσης της Octal περιλαμβάνει:

Ανιχνεύσιμα υλικά και σφυρηλάτηση– σφυρηλάτηση από κράμα χάλυβα με ελεγχόμενη χημεία. Κάθε παρτίδα θερμότητας και σφυρηλάτησης μπορεί να ανιχνευθεί μέχρι τις τελικές ενώσεις.
Ελεγχόμενη κατεργασία– Οι κρίσιμες επιφάνειες στεγανοποίησης και τα σπειρώματα είναι κατεργασμένα με CNC και ελέγχονται με ειδικούς μετρητές, διασφαλίζοντας ακρίβεια διαστάσεων και δυνατότητα εναλλαγής με εξαρτήματα τύπου FMC / WECO.
Κατάλληλη θερμική επεξεργασία– ομαλοποίηση ή απόσβεση-και-κύκλων ψυχραιμίας για δύναμη και σκληρότητα. έλεγχος σκληρότητας για ξινή-συνδικάτα ανά NACE MR0175 / ISO 15156.
Δοκιμές πίεσης και στεγανοποίησης– υδροστατικές δοκιμές και δοκιμές σφράγισης έως και 1,5 × πίεση εργασίας σε παρτίδες ή 100% όταν καθορίζεται, με αρχεία δοκιμών που τηρούνται ανά έργο.
Ολοκληρωμένα πακέτα τεκμηρίωσης– EL 10204 3.1 / 3.2 MTC, πιστοποιητικά δοκιμής πίεσης, διαγράμματα επεξεργασίας θερμότητας-και αναφορές διαστάσεων που συγκεντρώνονται σε ένα δομημένο βιβλίο δεδομένων όταν απαιτείται.

Για έργα σε περιοχές όπως η Μέση Ανατολή ή η Βόρεια Αμερική, αυτού του είδους το πακέτο τεκμηρίωσης συμβάλλει στη συντόμευση της τελικής έγκρισης,-επιθεώρησης τρίτου μέρους και εκτελωνισμού και μειώνει τον κίνδυνο επανεπεξεργασίας της τελευταίας{{1} στιγμής λόγω ελλείψεων πιστοποιητικών.

hammer union carbon steel and alloy steel models comparison hammer union on-site connection for oil and gas pipeline

Εργασία με το Octal – Τι είναι πιο εύκολο από την πλευρά σας

Όταν η Octal φροντίζει τις ενώσεις σφύρας και το σχετικό σύστημα σιδήρου, αρκετά πράγματα γίνονται συνήθως πιο εύκολα για την ομάδα σας:

Ευθυγράμμιση προδιαγραφών

Αντί να χειρίζεστε αριθμούς αριθμών, τάξεις πίεσης και τύπους υπηρεσιών ανά προμηθευτή, μπορείτε να μας στείλετε τον τρέχοντα σιδερένιο απολογισμό σας. Αντιστοιχίζουμε τα μεγέθη, τους αριθμούς και τις βαθμολογίες σε είδη Octal, διαχωρίζοντας με σαφήνεια την τυπική και την ξινή υπηρεσία και επιστρέφουμε μια καθαρή λίστα που μπορεί να μπει κατευθείαν στην εσωτερική αναθεώρηση και στο συμβόλαιο αγοράς.

Λιγότερες διεπαφές, πιο ξεκάθαρη ευθύνη

Οι ενώσεις, οι σύνδεσμοι για τα κουτάβια, οι αγκώνες, τα μπλουζάκια, οι βαλβίδες και τα καρούλια πολλαπλής προέρχονται από μία πηγή. Οι τεχνικές διευκρινίσεις και οι αλλαγές χρονοδιαγράμματος διεκπεραιώνονται σε ένα μέρος και όχι σε πολλούς προμηθευτές, γεγονός που μειώνει τα κενά και τις επικαλύψεις μεταξύ των πεδίων προσφοράς.

Ομαλή εγκατάσταση επί τόπου

Επειδή οι αριθμοί, οι κατηγορίες πίεσης και οι τύποι σύνδεσης είναι ενοποιημένοι στη μηχανική και την παραγωγή, τα συνεργεία μπορούν να εγκαταστήσουν σύμφωνα με σχέδια, με λιγότερες εκπλήξεις στην αυλή και λιγότερη ανάγκη για αυτοσχέδιους προσαρμογείς και συγκόλληση πεδίου.

Καθαρότερη αποδοχή και παράδοση

Με συνεπή έγγραφα και εξαρτήματα με σαφή επισήμανση, οι ιδιοκτήτες, οι επόπτες και τα τρίτα μέρη μπορούν να αντιστοιχίσουν γρήγορα κάθε σχήμα ένωσης σφυριών και αριθμό θερμότητας στα πιστοποιητικά του. Αυτό σημαίνει λιγότερα σχόλια "παρακαλώ υποβάλετε εκ νέου" και λιγότερο χρόνο που αφιερώνεται στο κυνήγι της γραφειοκρατίας στο τελικό στάδιο.

Επικοινωνήστε τώρα

FAQ

Ε: Τι αριθμούς των συνδικάτων σφύρας παρέχετε;

Α: Παρέχουμε τα Fig 100, 200, 206, 602, 1002, 1003, 1502, 2002 και 2202, σε μεγέθη 1"–4" και ονομασίες πίεσης από 2.000 έως 20.000 psi.

Ε: Τα σφυριά σας είναι συμβατά με τα συνδικάτα στυλ FMC/WECO;

Α: Ναι. Τα σφυριά μας είναι συμβατά με στυλ FMC/WECO, αρκεί να ταιριάζουν το μέγεθος, ο αριθμός σχήματος και η κατηγορία πίεσης.

Ε: Μπορείτε να προμηθεύσετε συνδικάτα σφυριού για την υπηρεσία H₂S sour;

Α: Ναι. Προσφέρουμε όξινα σφυριά σέρβις συμβατά με το NACE MR0175 / ISO 15156 με κατάλληλα υλικά και σφραγίδες για περιβάλλοντα H2S / CO₂.

Ε: Ποια τεκμηρίωση μπορείτε να παρέχετε με τα σωματεία σφύρας;

Α: Μπορούμε να παρέχουμε EN 10204 3.1/3.2 MTC, αναφορές υδροδοκιμών και σφράγισης, αρχεία θερμικής επεξεργασίας και αναφορές διαστάσεων και να τα συγκεντρώσουμε σε ένα βιβλίο δεδομένων έργου, εάν χρειάζεται.

Ε: Πουλάτε μόνο χαλαρά σωματίδια ή ολοκληρωμένες συσκευασίες από σίδηρο και πολλαπλή;

Α: Μπορούμε να κάνουμε και τα δύο-χαλαρά κολλήματα σφυριού μόνο ή να ολοκληρώσουμε πακέτα με ταιριαστούς συνδέσμους, μπλουζάκια, αγκώνες, βαλβίδες και καρούλια πολλαπλής στην ίδια κατηγορία σχήματος και πίεσης.
