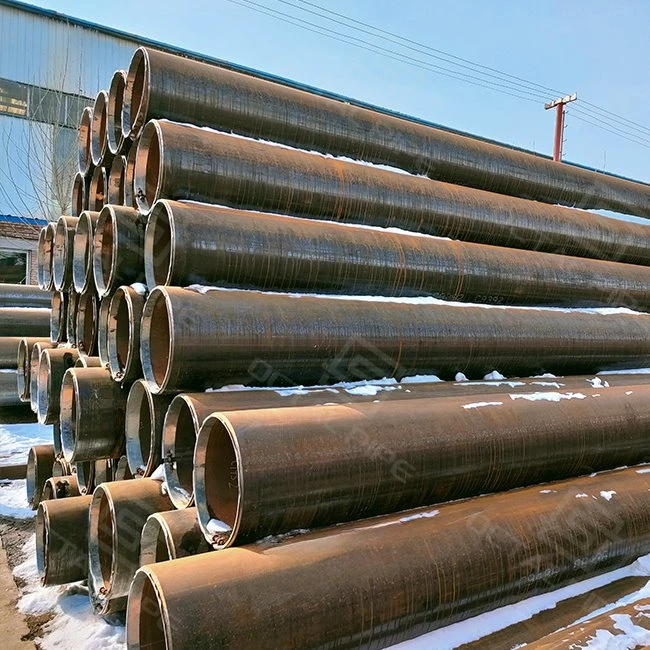

Σωλήνας ERW

ERW συγκολλημένος χαλύβδινος σωλήναςείναι ένας σωλήνας συγκολλημένος με ευθεία-ραφή κατασκευασμένος από χαλύβδινο πηνίο, όπου οι άκρες των λωρίδων θερμαίνονται με ηλεκτρική αντίσταση και σφυρηλατούνται μεταξύ τους για να σχηματίσουν μια συμπαγή διαμήκη συγκόλληση.Το ERW σημαίνει Electric Resistance Welded, και επιλέγεται συνήθως για σωλήνες γραμμής, μεταφορά νερού και δομικές υπηρεσίες όπου η συνεπής OD, η γρήγορη παράδοση και η αποδοτικότητα κόστους έχουν σημασία. Η συγκόλληση τρέχει κατά μήκος του σωλήνα, με αποτέλεσμα συμπαγή δομή, υψηλή αντοχή και εξαιρετική ακρίβεια διαστάσεων. Με υψηλή παραγωγική απόδοση και σχετικά χαμηλό κόστος, οι σωλήνες ERW έχουν γίνει μια σημαντική επιλογή σε βιομηχανίες όπως η μεταφορά πετρελαίου και φυσικού αερίου, η κατασκευή υποδομών, η άρδευση γεωργικών προϊόντων και η κατασκευή μηχανημάτων.

Η Octal Pipe ακολουθεί αυστηρά τα διεθνή πρότυπα για την παραγωγή σωλήνων ERW, χρησιμοποιώντας αυτοματοποιημένο και έξυπνο εξοπλισμό για τη διασφάλιση σταθερής και αξιόπιστης απόδοσης του προϊόντος. Η πλήρης διαδικασία περιλαμβάνει:

1. Επιθεώρηση & Παρασκευή Πρώτων Υλών

• Επιλέγονται χαλύβδινες πλάκες που πληρούν τα API, ISO και άλλα διεθνή πρότυπα.
• Η χημική σύνθεση, οι μηχανικές ιδιότητες και τα ελαττώματα της επιφάνειας ελέγχονται για να εξασφαλιστεί η συνοχή.

2. Κοπή & Διαμόρφωση

• Ο εξοπλισμός κοπής υψηλής-ακρίβειας εξασφαλίζει ακρίβεια διαστάσεων.
• Οι χαλύβδινες πλάκες κάμπτονται σταδιακά διαμορφώνοντας μηχανές σε στρογγυλές μπάλες σωλήνων.

3. Συγκόλληση αντίστασης υψηλής-συχνότητας

• Οι άκρες θερμαίνονται σε πλαστική κατάσταση και συγκολλούνται μεταξύ τους με κυλίνδρους συμπίεσης.
• Το ρεύμα, η τάση και η ταχύτητα συγκόλλησης ρυθμίζονται αυτόματα για να εγγυώνται πυκνές και συνεχείς συγκολλήσεις.

4. Θερμική επεξεργασία (ανόπτηση/κανονικοποίηση)

• Ανακούφιση από το στρες για συγκολλήσεις και ζώνες που επηρεάζονται- από τη θερμότητα.
• Βελτιώνει τη μικροδομή, τη σκληρότητα και την αντίσταση στις ρωγμές.

5. Μη καταστροφική δοκιμή & επιθεώρηση

• Δοκιμή υπερήχων (UT):ανιχνεύει εσωτερικά ελαττώματα συγκόλλησης.
• Δοκιμή δινορρευμάτων (ECT):εντοπίζει επιφανειακές ρωγμές και εγκλείσματα.
• Υδροστατική δοκιμή:επαληθεύει την αντίσταση πίεσης.
• Επιθεώρηση διαστάσεων:πάχος τοιχώματος, ωοειδής, ανοχές μήκους.

6. Διαστασιολόγηση, Κοπή & Φινίρισμα

• Η ψύξη με ψεκασμό και το μέγεθος εξασφαλίζουν στρογγυλότητα και ευθύτητα.
• Οι σωλήνες κόβονται σε μήκος σύμφωνα με τις απαιτήσεις του πελάτη, με λοξοτομή και αφαίρεση γρεζιών.

7. Επεξεργασία & Επικάλυψη Επιφανειών

• Οι επιστρώσεις αποστράγγισης, εκτόξευσης ή αντιδιαβρωτικής-επικάλυψης (3PE, εποξειδική σκόνη) βελτιώνουν την αντοχή στη διάβρωση.

Η διαμήκηςΡαφή σωλήνα ERWείναι η μοναδική περιοχή που έχει ελεγχθεί περισσότερο στην παραγωγή ERW/HFW. Για την προμήθεια έργου, ο έλεγχος ραφής δεν είναι σύνθημα-είναι μια αλυσίδα από-ελέγχους διεργασιών, πλήρη-επιθεώρηση και ανιχνεύσιμα αρχεία που αποδεικνύουν ότι η ραφή είναι σταθερά συγχωνευμένη, κομμένη και δοκιμασμένη.

• Έλεγχος ραφής σε-διαδικασία:ιχνηλασιμότητα πηνίου/θερμότητας, προετοιμασία άκρων και σταθερό παράθυρο παραμέτρων συγκόλλησης (ισχύς/ταχύτητα/συμπίεση) για να διατηρείται σταθερή η σφυρηλάτηση ραφής.Μαντίλι ID/ODελέγχεται για να πληροί τις απαιτήσεις προφίλ σφαιριδίων για υπηρεσία ροής και ακεραιότητα επίστρωσης.
• NDT πλήρους-μήκους ραφής:η διαμήκης ραφή επιθεωρείται απόUT ή/και Δυο Ρεύμασύμφωνα με το ισχύον πρότυπο και το ITP του έργου, με βαθμονομημένες ρυθμίσεις και τεκμηριωμένα κριτήρια αποδοχής.
• Ακεραιότητα πίεσης: υδροστατική δοκιμήεκτελείται όπως απαιτείται. Οι έλεγχοι διαστάσεων (OD/ωοειδές/ευθύτητα) επαληθεύονται έχοντας κατά νου τη σταθερότητα της περιοχής ραφής.
• Επισκευή & διάθεση:οι ενδείξεις ραφών ακολουθούν έναν σαφή κανόνα διάθεσης (αποδοχή / εκ νέου-επιθεώρηση / απόρριψη) ευθυγραμμισμένο με την προδιαγραφή. κάθε επιτρεπόμενη επισκευή καταγράφεται και-επαναληθεύεται.
• Ελεγχόμενα παραδοτέα:χαρτογράφηση αριθ. θερμότητας, αναφορά NDT, έκθεση υδροδοκιμών καιEL10204 3.1 / 3.2 MTC(όταν ζητηθεί).

Για τα περισσότερα έργα, η απόφαση είναι απλή:Το ERW είναι μια-οικονομική επιλογή όταν επιτρέπεται ο συγκολλημένος σωλήνας και η εξυπηρέτηση είναι εντός των τυπικών περιθωρίων σχεδιασμού. Το Seamless προτιμάται όταν το απαιτεί η προδιαγραφή ή όταν το καθήκον είναι αυστηρό.Το Octal Pipe μπορεί να παρέχει και τις δύο διαδρομές και να σας βοηθήσει να επιλέξετε τη σωστή επιλογή με βάση τον κωδικό και το επίπεδο κινδύνου.

• Επιλέξτε ERWόταν χρειάζεσαιπροβλέψιμο OD/WT, μικρότερος χρόνος παράδοσης και σταθερή παροχή όγκουγια επιχειρήσεις κοινής ωφέλειας, δομικές εργασίες και πολλά πακέτα χερσαίων γραμμών.Βασικό σημείο ελέγχου:η διαμήκηςΡαφή ERW-Ο Octal Pipe ελέγχει τη συνοχή της ραφήςπροετοιμασία άκρων + παράθυρο παραμέτρου σταθερής συγκόλλησης, και επαληθεύει την ακεραιότητα μεNDT πλήρους-μήκους ραφής (UT/Deddy Current όπως καθορίζεται) + υδροστατική δοκιμή. Για τεκμηρίωση, παρέχουμειχνηλασιμότητα θερμότητας/πηνίου και EN10204 3.1 MTC(3.2 και η μαρτυρία τρίτου-διατίθεται κατόπιν αιτήματος).
• Επιλέξτε Χωρίς ραφήόταν είναι η υπηρεσίαυψηλή πίεση/υψηλή θερμοκρασία, σοβαρή κυκλική φόρτιση, ή όταν δηλώνει ο πελάτης/προδιαγραφή"μόνο χωρίς ραφή."Το Seamless μειώνει τα προβλήματα συγκόλλησης-αναθεώρησης ραφής σε κρίσιμες προμήθειες και συχνά επιλέγεται όταν οι αγοραστές θέλουν μια απλούστερη διαδρομή ελέγχου γιαυπηρεσίες σχεδιασμού-(περιθώρια πίεσης/θερμοκρασίας, ευαισθησία στην κόπωση ή αυστηρές απαιτήσεις του ιδιοκτήτη). Για να αποφύγετε κενά πεδίου, η Octal Pipe συνιστά να δηλώνετεκωδικός/πρότυπο, OD×WT, βαθμός, εύρος δοκιμής και επίπεδο εγγράφουσαφώς στο RFQ/PO.

Συμβουλή αγοραστή Octal Pipe:Στην RFQ/PO σας, δηλώστετυπικό + βαθμός + OD×WT + PSL (εάν API 5L) + εύρος NDT ραφής + υδροδοκιμή + EN10204 3.1/3.2. Αυτό κλειδώνει το όριο επιθεώρησης και αποφεύγει την επανεξέταση κατά την εξέταση εγγράφων.

• Κατασκευή: Πηνίο + συγκολλημένη ραφή έναντι συμπαγούς μπιγιέτας (χωρίς ραφή)
• Εύρος OD: ERW συχνά οικονομικό έως και μεσαία-OD έναντι χωρίς συγκόλληση καλύτερα σε μικρή-OD/υψηλή-πίεση
• Τυπική χρήση: χερσαίες γραμμές / υπηρεσίες κοινής ωφέλειας / δομές έναντι κρίσιμης διαδικασίας / υψηλή-πίεση
• Έλεγχος κινδύνου: ραφής συγκόλλησης NDT έναντι ακεραιότητας πλήρους σώματος + NDT
• Κόστος/Χρόνος παράδοσης: ERW χαμηλότερο & γρηγορότερο έναντι απρόσκοπτα υψηλότερο & μεγαλύτερο διάστημα

Μεταφορά πετρελαίου και φυσικού αερίου (Χερσαία κατασκευή ROW):

Στη δεξιά--εργασία, ο ρυθμός ορίζεται απόκορδόνι → προσαρμογή-επάνω → συγκόλληση → απελευθέρωση NDT → επισκευή επίστρωσης → κατέβασμα-σε. Ο σωλήνας ERW/HFW επιλέγεται συχνά όταν χρειάζεται η συσκευασίαγρήγορη απόδοση μύλου και σταθερή OD/WTγια απόδοση-προσαρμογής. Εδώ εμφανίζεται η πειθαρχία ενός προμηθευτή: μεΟκταδικός σωλήνας, η ομάδα του εργοταξίου συνήθως λαμβάνει αανιχνεύσιμο πακέτο εγγράφων(χαρτογράφηση θερμότητας/πηνίου + MTC) ευθυγραμμισμένο με το ITP του έργου, επομένως τα tie-δεν περιμένουν τη γραφειοκρατία. Οι επιτόπιοι έλεγχοι συνήθως επικεντρώνονται σεΚάλυψη NDT ραφής συγκόλλησης (πλήρους-μήκους UT/EC όπως απαιτείται)και την κατάσταση υδροδοκιμής-επειδή οποιοδήποτε κράτημα εκεί σταματά την απελευθέρωση συγκόλλησης και καθυστερεί να χαμηλώσει-.

Κατασκευή και υποδομή (κατασκευή και εγκατάσταση-υψηλής απόδοσης):

Για προστατευτικά κιγκλιδώματα, πλαίσια, μανίκια και γενικά δομικά μέλη, τα πληρώματα είναι συνεχώςβραχίονες κοπής σε μήκος, κάλυψης, διάτρησης, σχισμής και συγκόλλησης-συνήθως με επαναλαμβανόμενα τζινγκ. Αυτό που έχει σημασία στην πράξη είναιεπαναλαμβανόμενη γεωμετρία(OD, ωοειδές, ευθύτητα) ώστε τα εξαρτήματα να μην «μάχονται» με το jig και τα πληρώματα να μην καίνε ώρες σε αναγκαστική ευθυγράμμιση ή επανεπεξεργασία. Ένας πρακτικός τρόπος με τον οποίο το Octal Pipe υποστηρίζει αυτό είναι η διατήρηση των προδιαγραφώνπίνακα-οδηγείται(OD×WT, ανοχή, στρατηγική μήκους) και προμήθειααρχεία επιθεώρησηςπου ταιριάζουν με τον τρόπο με τον οποίο ο ιστότοπος QC ελέγχει τα υλικά: αποτελέσματα διαστάσεων, σήμανση/ιχνηλασιμότητα και εύρος επιθεώρησης ραφών όπου συγκεντρώνονται τα προσαρτήματα.

Ηλεκτρικοί και βιομηχανικοί χώροι (παράθυρα τερματισμού λειτουργίας και περιορισμοί αδειών):

Κατά τη διάρκεια διακοπών/ανατροπών, συχνά λαμβάνετε ασταθερό παράθυρο εργασίας, περιορισμένες άδειες εργασίας-και περιορισμένο χώρο χαλάρωσης-έτσι πρέπει να φτάσει το υλικόέτοιμο-για-κατασκευή. Ο σωλήνας ERW χρησιμοποιείται συνήθως γιαράφια, στηρίγματα, μανίκια και βοηθητικές γραμμές, όπου ο κίνδυνος εργασίας δεν είναι «μπορούμε να αγοράσουμε σωλήνα», αλλά «μπορούμε να κλείσουμε γρήγορα το QA». Εδώ, η αξία της Octal Pipe αφορά λιγότερο το μάρκετινγκ και περισσότεροταχύτητα απελευθέρωσης: αποδεικτικά στοιχεία υδροηλεκτρικού/NDT, σαφής ιχνηλασιμότητα παρτίδας και ένα φιλικό σετ εγγράφων ITP-, ώστε τα καρούλια να μπορούν να υπογραφούν χωρίς επιπλέον σημεία κράτησης ή επαν{1}}δοκιμές.

Με προηγμένες διαδικασίες παραγωγής, αυστηρό ποιοτικό έλεγχο και ευρεία πεδία εφαρμογής, οι συγκολλημένοι σωλήνες ERW της Octal Pipe έχουν γίνει η προτιμώμενη λύση για παγκόσμιους πελάτες πετρελαίου και φυσικού αερίου, κατασκευών και μηχανικών. Μέσω της συνεχούς καινοτομίας και της αποτελεσματικής διαχείρισης της εφοδιαστικής αλυσίδας, παρέχουμε προϊόντα και υπηρεσίες που εξασφαλίζουν υψηλότερη απόδοση κόστους, αξιοπιστία και μακροπρόθεσμη-απόδοση.

Επικοινωνήστε τώρα

FAQ





Ε: Ποια είναι η διαφορά μεταξύ του σωλήνα ERW και HFW;

A: Το HFW αντιμετωπίζεται συνήθως ως μια σύγχρονη μορφή ERW υψηλής-συχνότητας-"ERW" είναι ο γενικός όρος, ενώ το "HFW" υπογραμμίζει τη μέθοδο συγκόλλησης υψηλής-συχνότητας που χρησιμοποιείται.

Ε: Πώς προσδιορίζετε την ονομαστική πίεση σωλήνα ERW;

A:Η χωρητικότητα πίεσης είναιυπολογίζεται, δεν διορθώθηκε-εξαρτάται απόOD, πάχος τοιχώματος και επιτρεπόμενη τάσησύμφωνα με τον κώδικα σχεδίασης (συχνά χρησιμοποιώντας εξισώσεις τύπου Barlow-), και στη συνέχεια προσαρμόζεται για τη θερμοκρασία και το όριο διάβρωσης. Το hydrotest επαληθεύει την ακεραιότητα της πίεσης όταν απαιτείται.

Ε: Σωλήνας ERW έναντι σωλήνα χωρίς ραφή - ποιον να επιλέξω;

A:ΕπιλέγωERWόταν επιτρέπεται ο συγκολλημένος σωλήνας και χρειάζεστεσταθερό OD/WT και μικρότερος χρόνος παράδοσης; επιλέγωχωρίς ραφήόταν το απαιτεί η προδιαγραφή ή το καθήκον είναιπολύ υψηλή πίεση/θερμοκρασία ή σοβαρή κυκλική φόρτιση.

Ε: Τι σημαίνει ERW σε χαλύβδινο σωλήνα;

A:Το ERW σημαίνειΣυγκολλημένη ηλεκτρική αντίσταση. Κατασκευάζεται με θέρμανση άκρων λωρίδων μερεύμα υψηλής-συχνότηταςκαι πιέζοντάς τα μαζί για να σχηματίσουν έναδιαμήκης ραφή συγκόλλησης.
